1.‌心子（電容元件組）

由多個并聯的電容元件構成，元件采用粗化聚丙烯薄膜作為電介質，配合高純鋁箔作為極板。部分型號使用金屬化聚丙烯薄膜，具備自愈功能，可在局部擊穿后快速恢復絕緣性能。

2.電介質與電極

電介質：多為聚丙烯薄膜與高性能液體（如二芳基乙烷）組成的復合介質，不含PCB，具有高介電強度和優良的高頻特性。

電極：采用高純鋁箔，導電性好，適合高頻大電流運行；在水冷式結構中，常使用較窄的鋁箔以增強散熱效果。

3.冷卻系統

水冷式電容器在心子的一側（公共極板）直接焊接蛇形搪錫紫銅管或鋁合金水冷管，通過循環冷卻水高*效散熱。冷卻水溫度需≤30℃，流量根據容量不同通常為4–6 L/min。外殼采用雙層殼體螺旋水冷通道設計，確保散熱均勻。

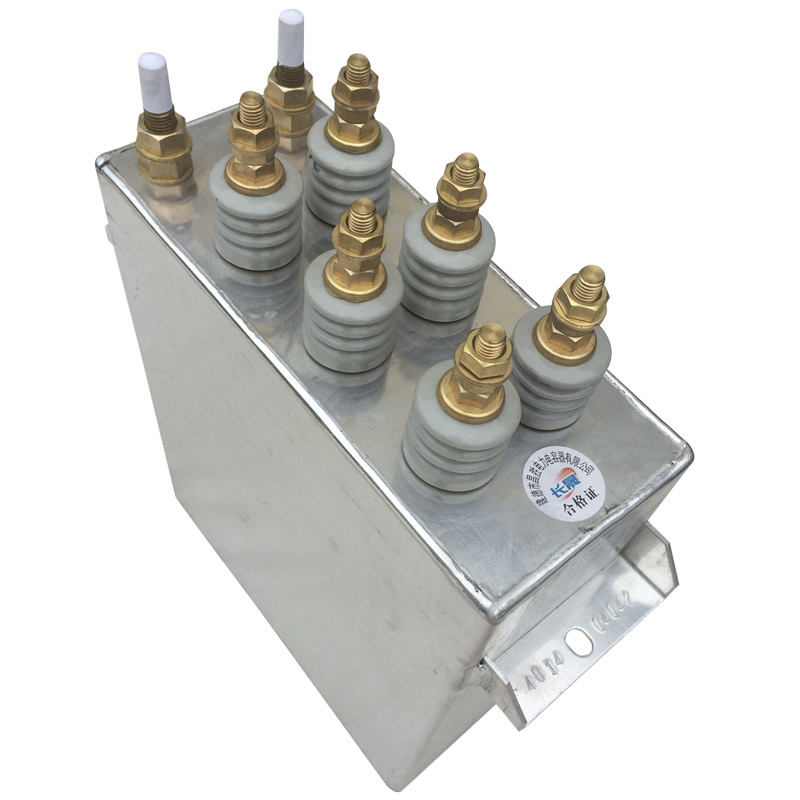

4.外殼與密封結構

外殼多為矩形鋁合金油箱，機械強度高、重量輕，部分型號使用黃銅板以減少渦流損耗。內部充滿高性能絕緣液體（如二芳基乙烷或礦物油），用于絕緣和輔助散熱。接線端子為瓷套銅螺桿，通過瓷套絕緣引出，保障高壓安*全。

5.終端連接與保護

接地通過接地螺柱連接公共極板，分組出線時采用截面積≥2.5cm²的軟連接片。部分高壓型號每個元件串聯熔絲，實現內部短路保護，故障元件可被自動切除，保障整體正常運行。

以上是電熱電容器的內部構造介紹，希望對大家有幫助。
